FMラジオモジュール

FMラジオモジュールをブレッドボードに配線しました。電池８Vを3端子レギュレータから5Vに落としVCCに供給（USBから直接5V供給予定）、USBスピーカー・アンテナを接続。FM放送を受信、ダイソーUSBスピーカーからそれなりの音が聞こえてきました使えそうです。

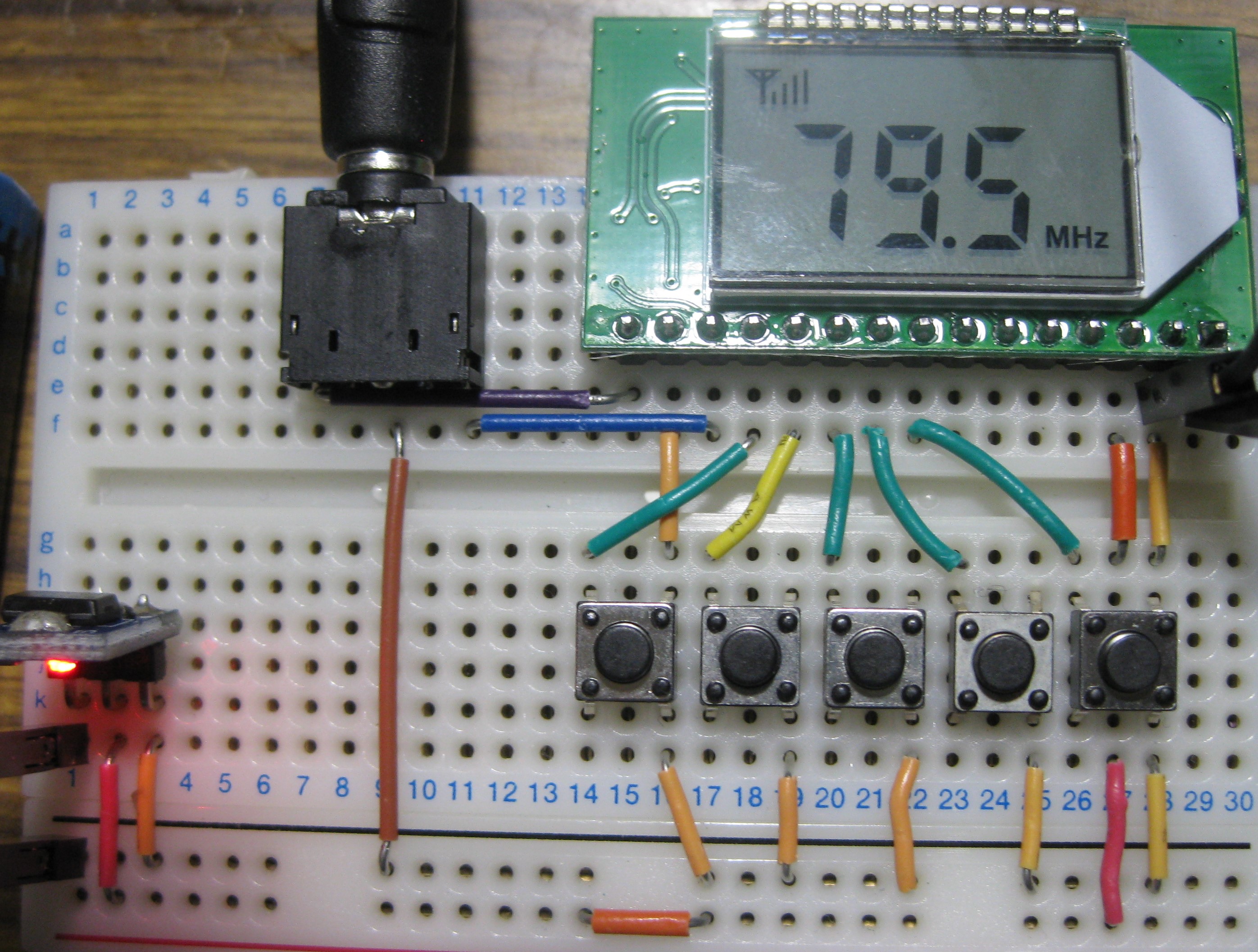

ブレッドボードに配線

モジュールの中

DSPプロセッサー・EEPROM・OSC・QN8027(デジタル変調方式トランスミッタ)構成

販売元：商品説明

規格

1.出力電力: 500mW

2.チャンネル: ステレオ
3.受信周波数調整範囲: 87.0-108.0mhz (キャンパスラジオオフ)

   76.0-108.0mhz (キャンパスラジオオン)

4.同等のノイズ: 30db以上

5.供給電圧: 3.0V-5.0V

6.供給電流: 40 mA

受信機周波数設定

-電源オフの状態で、V + 、V-を同時に押してから電源に接続します。

-画面にC1と表示されている場合は、キャンパスブロードキャストバンドがオンであることを意味し、受信周波数は76.0MHz-108.0MHzです。

-画面にC0と表示されている場合、キャンパスの放送帯域がオフの場合、受信周波数は87.0MHz-108.0MHzです。

-電源を再起動すると、設定は有効になります。

FMラジオモジュールを基板に組立ました。アンテナはSMAコネクタ、電源はUSB type-C,USBスピーカはイヤホンジャックを使用。

             　　　V+     V-     F+     F-     P

完成基板

V：ボリューム

F：周波数

P：スキャン／ストップ

ダイソーUSBスピーカーに基板固定
