EFHWアンテナ7MHz

マッチングトランス

EFHWアンテナ

ケース　タカチ　SW-65

エナメル線1.2mm

FT114-#43 コア

BNC中心・アース間

耐電圧３KVセラミックコンデンサ100P

BNCアース--4Tタップ(BNC中心)--23T(ANT)

EFHWアンテナ製作に下記Weｂを参考にしました。
徳島大学WeｂからＰDFファイルをダウンロード
https://repo.lib.tokushima-u.ac.jp/files/public/11/114000/20201202132622814286/cqhr_73_5.pdf

7ページ

ＥFHWアンテナ

7,14,21,28MHzSWR値小さい

7,14,21,28MHz帯がSWR値小さいのが確認できる。

7MHZ

7.074MHz

交信

モードFT8　出力50W

N4ZZ(USA) -19dB

VK5PO(Australia) +1dB

14MHz

14.074MHz

交信

モードFT8　出力50W

JA4BJU +23dB

ZL2UCI(New Zealand)-03dB

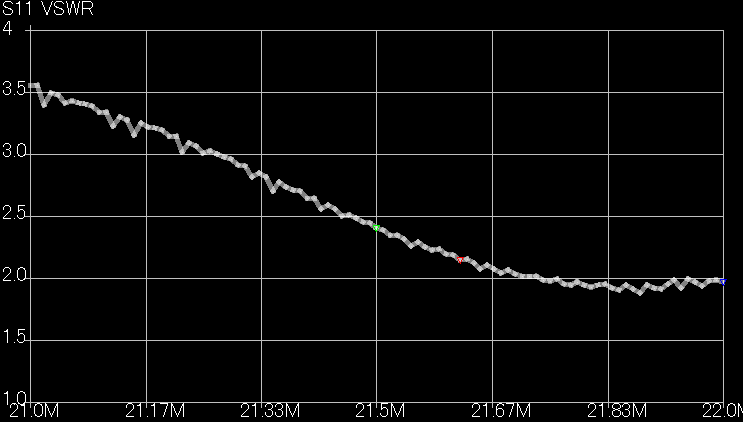

21MHZ

21.074MHz

SWRが高いがFTDX3000チューニングが取れる。

交信

モードFT8　出力50W

VK3AXI(Australia) -05dB

VK6ABN(Australia) -08dB

28MHz

28.074MHz

SWRが高いがFTDX3000チューニングが取れる。

ＳWRが悪すぎてテストを諦めました。
