EFHWアンテナ ギボシ14・18・21・24・28MHz

ギボシ14・18・21・24・28MHz

ギボシ接続長

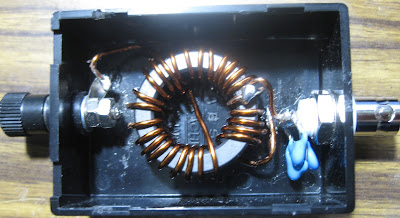

マッチングトランス

マッチングトランスついてEFHWアンテナ7MHzを参照。

ギボシ外し

チェーンのつなぎ目を開いて外し4個つなぎにして電線を通す、絶縁キャップを入れてギボシ圧着。

ギボシ　PCM-0.5 PCF-0.5

絶縁キャップ　PSV-2H(W)

電線　黒ーVSF (KIV同規格）ー1.25SQ

チェーンをノギス測定　

長17.5　幅7.5　厚1.5

ギボシ接続

14MHz

14.074MHz

交信

モードFT8　出力50W　

BG2ENW（China）-18dB

FTDX3000 送信を何回か行うと、送信後半にFTDX3000のSWR表示が高くなる。（セラミックコンデンサ温度特性による？）

出力20Wが望ましい。

18MHz

18.1MHz

交信

モードFT8　出力20W

K6RFP(USA) -20dB

21MHz

21.074MHz

モードFT8　出力20W

交信

BI3NFU(China)　-23dB

24MHz

24.915MHz

モードFT8　出力20W

交信
ZL2UB(New Zealand) -14dB

28MHz

28.074MHz

モードFT8　出力20W

FTDX3000 チューニング後

SWR表示2下がらず。　

交信

NH6JC(Hawaii) -14dB
