Gawant(品川アンテナ）もどき製作

Gawant(品川アンテナ）もどきの製作あたってJH4VAJ局のサイトを参考（コピー）にしました。

【https://www.jh4vaj.com/archives/2442】

【https://www.jh4vaj.com/archives/2814】

ロッドアンテナは27MHzCB無線アンテナ （23-130cm）

図面

Gawantもどき

コイル　シミュレート 【http://toroids.info/T68-2.php】

T68-2トロイダルコア

１９巻きで2.06μH

LC共振の周波数　【https://keisan.casio.jp/exec/user/1320287966】

7MHz

インダクタンス2.06μF

キャパシタンス246pF

共振周波数7.07MHz　

10MHz

インダクタンス2.06μF

キャパシタンス120pF

共振周波数10.12MHz

14MHz

インダクタンス2.06μF

キャパシタンス62pF

共振周波数14.08MHz

トロイダルコアT68-2巻数１0回での共振周波数を計算してみた（トグルSWを21MHz側）

T68-2トロイダルコア

１０巻きで0.57μH

14MHz

インダクタンス0.57μF

キャパシタンス225pF

共振周波数14.05MHz

21MHz

インダクタンス0.57μF

キャパシタンス100pF

共振周波数21.08MHz

Gawant(品川アンテナ）もどきを机に固定。

SW-7MHz

トグルSWを7MHz側

FTDX3000　出力５W

JTDX-FTDX3000から周波数7.074MHzを選んで、受信音が最大になるようにポリバリコンを調整する。次にFTDX3000内部チューナをチューニングする。（SWR最小にポリバリコンを調整）

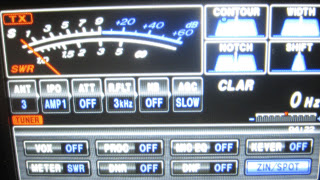

FTDX3000 SWR1.1

FT8によるCQを出してみた。

FTDX3000 SWR1.1

SWR1.8

SWR-1.8 POW-5W

交信

FT8モード

JR0UBE -15dB  JA7HKY -16dB

JA8EJK  -19dB  7L4JWS/QRP -07dB

受信音が最大になるようにポリバリコンを調整した各周波数をNanoVNAで測定しました。

7MHz

10MHz

14MHz

SW-21MHz

トグルSWを21MHz側

アンテナ4段

21MHzはロッドアンテナを４段（全長約５５㎝）にしないとマッチングが取れない。

FTDX3000　出力５W

JTDX-FTDX3000から周波数21.074MHzを選んで、受信音が最大になるようにポリバリコンを調整する。次にFTDX3000内部チューナをチューニングする。（SWR最小にポリバリコンを調整）

FTDX3000 SWR1.1

FT8によるCQを出してみた。

FTDX3000 SWR1.1

SWR1.8

SWR-1.8 POW-5W

交信

FT8モード

DS1JFY(Korea) -20dB

受信音が最大になるようにポリバリコンを調整、NanoVNAで測定しました。

21MHz
