ESP32 SDR - DAC出力 7MHz 受信テスト

ESP32開発ボードによる、Si5351A 7MHz VFO→直交ミキサ→ADC入力→プログラム検波→内蔵DAC出力→スピーカー

SSB検波【demod = adc_I - adc_Q】による内臓DAC出力受信テストを行いました（デジタルフィルタ未使用）　 　

●同ブログ

【ESP32 - PWM・DAC・ADC 確認】【ESP32 - AD9833信号発生器・ADC・DAC テスト】

動画

ESP32 - AD9833信号発生器によるADC・DAC テスト

 ESP-32開発ボード制御AD9833信号発生器によるサイン波1KHz→ADC入力→内蔵DAC出力波形の確認しました。　 　

※AD9833信号発生器のスケッチは下記サイトを使用しました。

・ESP32のADC（A-Dコンバータ）分解能は最大12ビット0～4095

・ESP32の内蔵DAC（D-Aコンバータ）は8ビット 0～255

GPIO25(チャネル 1) ・GPIO26(チャネル 2)

ブロック図

ESP32 - PWM・DAC・ADC 確認

ESP-32開発ボードによるPWM・内蔵DAC・ADC の確認を行いました。 　 　

●Esp32-devkitc-32e 開発ボード

【https://www.amazon.co.jp/dp/B0CX1BPJ41?ref=ppx_yo2ov_dt_b_fed_asin_title】

※アマゾンの写真には技適マークがありますが、送られた製品は技適マーク無し（証明書無）

USBロジックアナライザ - PWM・UART・I2C測定

USB ロジックアナライザをセットアップしてPWM（波形）・シリアル通信（データ）・I2C（データ）の測定を行いました。

●PC接続 8ch 24MHz 超コンパクト USB ロジックアナライザ  【https://www.amazon.co.jp/gp/product/B0D7ZR2VJ8/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1】



EZ-USB FX2LP - USBロジックアナライザ PWM測定

ロジックアナライザとしてEZ-USB FX2LP 13A USB2.0開発ボードを セットアップして、Arduino PWM 出力のパルス信号を測定しました。

　

ロジックアナライザ入力

最大１６チャンネル

USB-IO2.0(AKI) USB接続デジタル入出力モジュール



USB接続デジタル入出力モジュール USB-IO2.0(AKI)を使用してパソコンからUSBに接続したモジュールの入出力テストを行いました。　

　

秋月電子通商販売：【https://akizukidenshi.com/catalog/g/g105131/】

USB PD トリガーデバイス

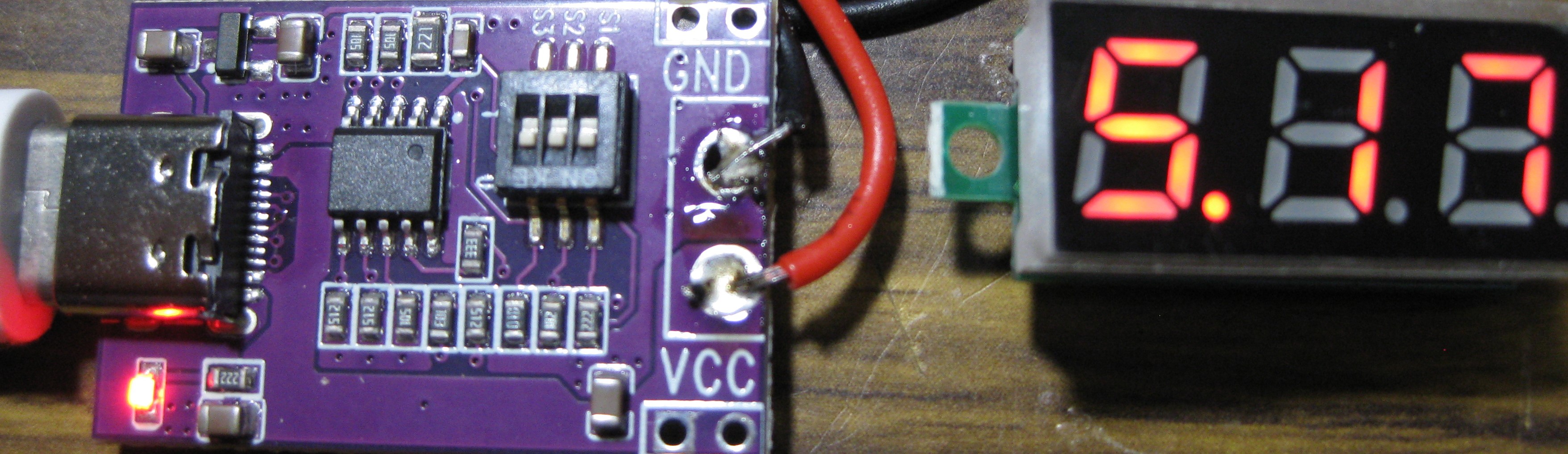

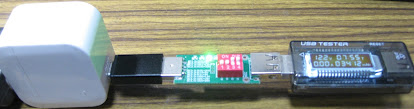

ダイソー急速充電ＡＣアダプタUSB PD準拠品を使ってUSB PD トリガーデバイスDIP SWによる出力電圧を確認しました。
