JA7MLC ブログ: Blynk2　温湿度・LED・スイッチ　表示／操作

ブレッドボード

ブレッドボードにESP32・LED・スイッチ・DHT11温湿度センサープルアップ抵抗付きモジュールを挿入配線する。

同ブログ：【Blynk2使い方】

接続回路

ブレッドボードに配線した回路図です。

LEDは秋月電子の抵抗内蔵LED,タクトスイッチはプログラムによるプルアップ抵抗接続にしてあります。pinMode(SWPin, INPUT_PULLUP);

USBからＥSP32電源供給。

[Quickstart Template]を行ってテンプレート画面のWidgetを一度削除する。

新たにテンプレート画面に[Widget Box]から無償の【Button】【Value Display】を貼り付ける。

[Template　settings ]【＋ Create New】でV0～V３を下記画面を参考に設定する。

Arduino IDE【ツール】【ライブラリを管理】【blynk】【DHT sensor library】インストール

[Quickstart Template]を行ってメールアドレスに送られたコードを、一度、Arudino IDEに貼り付けます、#define BLYNK_AUTH_TOKEN "*****************（11行）までそのままにしてそれ以降を全て削除、次に下記スケッチコードの12行以降を全てコピーしてArudino IDE 12行以降に貼り付けます、35.36行のssidとpassにWiFiのSSID, keyコードを入力してESP32に書き込みます。

同ブログ：【ESP32使い方】

プログラム

/*************************************************************
  This is a simple demo of sending and receiving some data.
  Be sure to check out other examples!
 *************************************************************/
// Template ID, Device Name and Auth Token are provided by the Blynk.Cloud
// See the Device Info tab, or Template settings
#define BLYNK_TEMPLATE_ID "**************"
#define BLYNK_DEVICE_NAME "**************"
#define BLYNK_AUTH_TOKEN "**************"
#define SWPin 12
#define LEDPin 13
#define DHTPIN 14
int sw ;
//https://dandydot.no-ip.biz/~dot/presen/advtech/seminars/iot_workshop/blynk_run_dht11/README.md.html
// Comment this out to disable prints and save space
#define BLYNK_PRINT Serial
#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>
#define BLYNK_DEBUG
#include "DHT.h"  //https://github.com/adafruit/DHT-sensor-library
#define DHTTYPE DHT11 //our sensor is DHT11 type
DHT dht(DHTPIN, DHTTYPE); //create an instance of DHT sensor
char auth[] = BLYNK_AUTH_TOKEN;
// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "**********";
char pass[] = "************";
BLYNK_WRITE(V0)
{
  int value = param.asInt();
  digitalWrite(LEDPin, value);
 }
void setup()
{
  // Debug console
  Serial.begin(115200);
  pinMode(SWPin, INPUT_PULLUP); //SW
  pinMode(LEDPin, OUTPUT); //LED
  //Blynk.begin(auth, ssid, pass);
  // You can also specify server:
  Blynk.begin(auth, ssid, pass, "blynk.cloud", 80);
  //Blynk.begin(auth, ssid, pass, IPAddress(192,168,11,20), 8080);
  // Setup a function to be called every second
  dht.begin();
}
void loop()
{
  Blynk.run();

  // You can inject your own code or combine it with other sketches.
  // Check other examples on how to communicate with Blynk. Remember
  // to avoid delay() function!
    float temperature = dht.readTemperature(); // 温度読み取り
    float humidity = dht.readHumidity(); // 湿度読み取り

    // 読み取りに失敗しているかチェック
    // 失敗している場合はもう一度、温湿度の読み取りをする
    if (isnan(temperature) || isnan(humidity)) {
       Serial.println("Failed to read from DHT sensor!");
       return;
    }
    sw = digitalRead(SWPin ) ; //スイッチの状態を読む

    //シリアルモニターに表示
    Serial.print("湿度: ");
    Serial.print(humidity);
    Serial.print(" *C\t");
    Serial.print("温度: ");
    Serial.print(temperature);
    Serial.print(" % ");
    Serial.print("スイッチ：");
    Serial.println(sw);

    // V1 ピンに対して温度の値を送信
    Blynk.virtualWrite(V1, temperature);

    // V2 ピンに対して湿度の値を送信
    Blynk.virtualWrite(V2, humidity);
     // V3 ピンに対してSWの値を送信
    Blynk.virtualWrite(V3, sw);


}


ESP32とパソコンを接続
ボード【NodeMCU-32S】にする（シリアルポートは環境によって異なる）
【→】を実行してコンパイル・書込・実行を行う

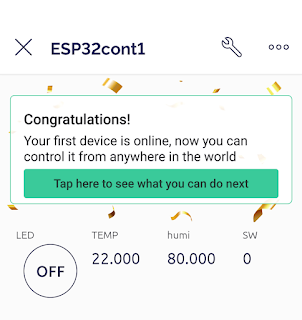

LED　OFF






【TEMP】【humi】はESP32のDHT11の温湿度センサーからデータが送られてきます。











LED　消灯


【LED】OFFだとLEDが消灯







LED　ON




【LED】ONだとLEDが点灯










LED　点灯









SW　ON








ESP32のタクトスイッチを押すと【SW】が１→０になります。
