Pico SDR - Si5351 AM放送 受信テスト

 Raspberry Pi Pico SDR を74HC74フリップフロップ回路を使って９０度位相シフトによるAM放送の受信テストを行いました。　

ZEPエンジニアリング株式会社公開【5_PicoStackSDR_program.zip】Pico SDR IQ.c - AM検波関数を使用し受信。

動画

Pico PIO SDR - AM放送 受信テスト

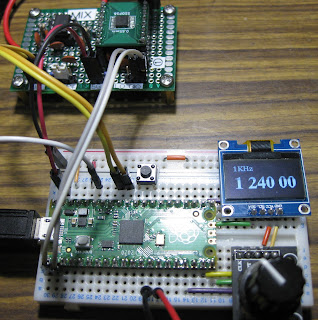

 Pi Pico Rx - 公開プログラムnco_pioを使い、Raspberry Pi Pico (RP2040) PIO制御による90度位相差クロック530～1600KHzの局発I Q→直交ミキサ→Pi Pico：ZEPエンジニアリング株式会社公開【5_PicoStackSDR_program.zip】

Pico SDR IQ.c -AM検波処理【sqrt(I_signal*I_signal+Q_signal*Q_signal)】による受信テストを行いました（デジタルフィルタ未使用）

※周波数ステップ100Hz以降は周波数表示・出力周波数共にステップしますが周波数表示と出力周波数に誤差が生じます。AM放送受信には影響が少ないです（通常1KHzでステップ操作）

●同ブログ【Pico PIO 90度位相差 クロック - ヘッダーファイル変換】　

動画

Pico PIO SDR - 7MHz SdrStudy 受信テスト

Pi Pico Rx - 公開プログラムnco_pioを使って、Raspberry Pi Pico (RP2040) PIO制御90度位相差クロック７MHz局発I Qを直交ミキサに入力、出力IQ信号をSdrStudyに入力し受信テストを行いました。(STEP周波数5760HzをSdrStudy局発±8000Hzでカバー）

●同ブログ【Pico PIO 90度位相差 クロック - ヘッダーファイル変換】【Pico PIO 90度位相差 クロック - 7MHz VFO テスト】　

動画

Pico PIO 90度位相差 クロック - 7MHz VFO テスト

 Pi Pico Rx - 公開プログラムnco_pioを使って、Raspberry Pi Pico (RP2040)PIO制御による７MHz90度位相差VFOのテストを行いました。

pio_sm_set_clkdiv(pio, sm, divider); クロック分周は最小で約5760Hz（差数が少しずつ上がる）Pi Pico Rxでは周波数シフトを使ってステップ周波数をカバーしています。

●同ブログ【Pico PIO 90度位相差 クロック - ヘッダーファイル変換】　

Pico PIO 90度位相差 クロック - ヘッダーファイル変換

Arduno IDEによるPi Pico Rx - 公開プログラムnco_pioを使って、Raspberry Pi Pico (RP2040) PIO制御7MHz90度位相差クロックを出力しました。nco_pioをArduno IDEに使えるヘッダーソース用コードに変換してプログラムしています。

●同ブログ【Pico PIO クロック (VSCode) 90度位相差】

　

上ーGPIO０　下ーGPIO1 (7MHZ)
