Pico Stack SDR 【Pico Antealog Board】 に【7MHz RFアンプ】を取付けて7MHzのSSB・CWをSDR学習ソフトSdrStudyによる受信を行いました。
参考サイト
●ZEPエンジニアリング株式会社
●JH7UBC局
●同ブログ関連記事
ダイレクトコンバージョン方式

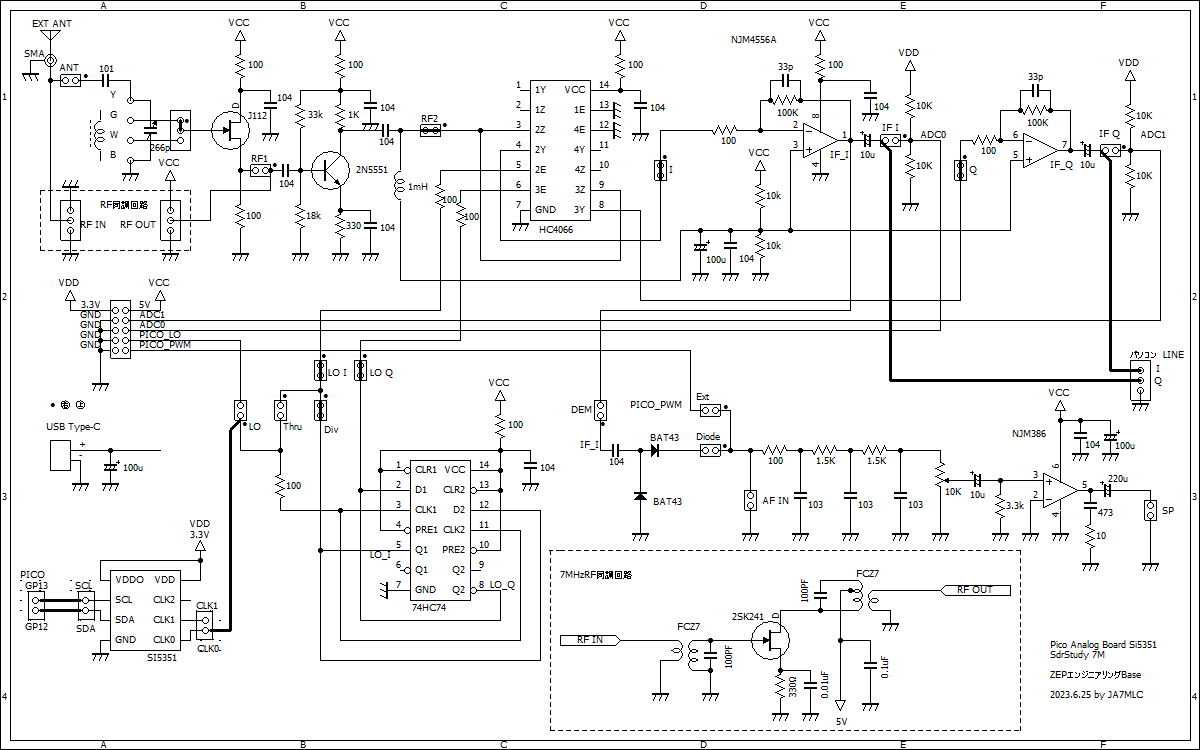

回路図
受信が弱いで７MHz RFアンプ入れましたがそれでも弱いです。
パソコン ライン入力
●【IF I】【IF Q】ショートピンを外してIFアンプIQ出力をライン入力に接続する。
●パソコンのライン入力結線図：【http://pc-biboroku.seesaa.net/article/403133743.html】
バランス調整
.png)
→【ライン入力】確認
●【コントロールパネル】【サウンド】【録音】【ライン入力】【レベル】【バランス】
→【バランス】調整
SdrStudy 受信
.png) |
| RFアンプ同調調整 |
.png) |
| 7MHz SSB |
７MHz SSB再生。
フイルタ【オン】
.png) |
| 7MHz CW |
第１ミキサ【オン】【スライダ】
７MHz CW再生。
.png) |
| フィルタ |
Arduino IDE
【ボード：Raspberry Pi Pico】
プログラム
#include <Wire.h>
#include <LiquidCrystal.h>
//LiquidCrystal(rs, enable, d4, d5, d6, d7)
LiquidCrystal lcd(4, 5, 0, 1, 2, 3);
int IPin = 26;
int QPin = 27;
int PwmPin = 15;
int audio_gain = 1;
//Si5351A関係の定義
#define Si5351A_ADDR 0x60
#define MSNA_ADDR 26
#define MSNB_ADDR 34
#define MS0_ADDR 42
#define MS1_ADDR 50
#define MS2_ADDR 58
#define CLK0_CTRL 16
#define CLK1_CTRL 17
#define CLK2_CTRL 18
#define OUTPUT_CTRL 3
#define XTAL_LOAD_C 183
#define PLL_RESET 177
const uint32_t XtalFreq = 25000000;
uint32_t divider;
uint32_t PllFreq;
uint8_t mult;
uint32_t num;
uint32_t denom;
uint32_t l;
float f;
uint32_t P1;
uint32_t P2;
uint32_t P3;
//Rotary endoder関係の定義
#define ENC_A 17
#define ENC_B 14
volatile uint8_t old_value = 0x11;
volatile uint8_t value = 0;
volatile uint8_t D;
volatile int8_t count = 0;
//STEP関係の定義
#define SW_STEP 11
uint16_t STEP = 10000; //STEP 初期値
//VFO関係の定義
const uint32_t LOW_FREQ = 28000000; //下限周波数7MHz
const uint32_t HI_FREQ = 28800000; //上限周波数7.2MHz
uint32_t FREQ = 28000000; //VFO周波数初期値
uint32_t FREQ_OLD = FREQ; //周波数の前の値
int16_t df = 130; //周波数補正値(Hz)
String freqt = String(FREQ);
String freqtB = String(FREQ);
String fH_old = "";
String fM_old = "";
String fL_old = "";
//ROtary encoder 割込みサービスルーチン
void rotary(){
value = (digitalRead(ENC_B)<<1) | digitalRead(ENC_A);
if(old_value != value){
D = ((old_value << 1) ^ value) & 3;
if(D < 2){
count += 1;
}else{
count -= 1;
}
if(count >= 4){
FREQ += STEP;
count = 0;
}else if(count <= -4){
FREQ -= STEP;
count = 0;
}
FREQ = constrain(FREQ,LOW_FREQ,HI_FREQ); //VFOの下限と上限を超えないように
old_value = value;
}
}
//レジスタに１バイトデータを書き込む。
void Si5351_write(byte Reg , byte Data){
Wire.beginTransmission(Si5351A_ADDR);
Wire.write(Reg);
Wire.write(Data);
Wire.endTransmission();
}
//Si5351Aの初期化
void Si5351_init(){
Si5351_write(OUTPUT_CTRL,0xFF); //Disable Output
Si5351_write(CLK0_CTRL,0x80); //CLOCK0 Power down
Si5351_write(CLK1_CTRL,0x80); //CLOCK1 Power down
Si5351_write(CLK2_CTRL,0x80); //CLOCK2 Power down
Si5351_write(XTAL_LOAD_C,0x92); //Crystal Load Capasitance=8pF
Si5351_write(PLL_RESET,0xA0); //Reset PLLA and PLLB
Si5351_write(CLK0_CTRL,0x4F); //CLOCK0 Power up
Si5351_write(OUTPUT_CTRL,0xFE); //Enable CLOCK0
}
void VFO_Set(uint32_t freqency){
//PLLのセット
divider = 900000000 / freqency;
if (divider % 2) divider--;
PllFreq = divider * freqency;
mult = PllFreq / XtalFreq;
l = PllFreq % XtalFreq;
f = l;
f *= 1048575;
f /= XtalFreq;
num = f;
denom = 1048575;
P1 = (uint32_t)(128 * ((float)num /(float)denom));
P1 = (uint32_t)(128 * (uint32_t)(mult) + P1 - 512);
P2 = (uint32_t)(128 * ((float)num / (float)denom));
P2 = (uint32_t)(128 * num -denom * P2);
P3=denom;
Parameter_write(MSNA_ADDR,P1,P2,P3);
//MultiSynth（分周器）のセット
P1 = 128 * divider - 512;
P2 = 0;
P3 = 1;
Parameter_write(MS0_ADDR,P1,P2,P3);
}
//レジスタにパラメータP1,P2,P3を書き込む。
void Parameter_write(uint8_t REG_ADDR,uint32_t Pa1,uint32_t Pa2,uint32_t Pa3){
Si5351_write(REG_ADDR + 0,(Pa3 & 0x0000FF00) >> 8);
Si5351_write(REG_ADDR + 1,(Pa3 & 0x000000FF));
Si5351_write(REG_ADDR + 2,(Pa1 & 0x00030000) >> 16);
Si5351_write(REG_ADDR + 3,(Pa1 & 0x0000FF00) >> 8);
Si5351_write(REG_ADDR + 4,(Pa1 & 0x000000FF));
Si5351_write(REG_ADDR + 5,((Pa3 & 0x000F0000) >> 12) | ((Pa2 & 0X000F0000) >> 16));
Si5351_write(REG_ADDR + 6,(Pa2 & 0x0000FF00) >> 8);
Si5351_write(REG_ADDR + 7,(Pa2 & 0x000000FF));
}
//周波数表示
void Freq_Disp(long frequency){
freqt = String(frequency);
freqtB = String(frequency/4);
String fH = freqt.substring(0,1);
String fM = freqt.substring(1,4);
String fL = freqt.substring(4,6);
String fHB = freqtB.substring(0,1);
String fMB = freqtB.substring(1,4);
String fLB = freqtB.substring(4,6);
lcd.clear();
lcd.setCursor(3,0);
if (STEP == 10)lcd.print("10Hz");
if (STEP == 100)lcd.print("100Hz");
if (STEP == 1000)lcd.print("1KHz");
if (STEP == 10000)lcd.print("10KHz");
//MHzの表示
lcd.setCursor(1,1);
lcd.print(fH);
lcd.setCursor(2,1);
lcd.print(".");
lcd.setCursor(9,1);
lcd.print(fHB);
fH_old = fH;
//KHzの表示
lcd.setCursor(3,1);
lcd.print(fM);
lcd.setCursor(10,1);
lcd.print(fMB);
fM_old = fM;
//Hzの表示
lcd.setCursor(6,1);
lcd.print(fL);
lcd.setCursor(13,1);
lcd.print(fLB);
fL_old = fL;
}
//STEP表示
void Step_Disp(){
lcd.clear();
lcd.setCursor(1, 0);
if (STEP == 10)lcd.print("10Hz");
if (STEP == 100)lcd.print("100Hz");
if (STEP == 1000)lcd.print("1KHz");
if (STEP == 10000)lcd.print("10KHz");
Freq_Disp(FREQ);
}
//STEP切り替え
void Set_Step(){
if (STEP == 10){
STEP = 10000;
}else{
STEP /= 10;
}
delay(10);
Step_Disp();
while(digitalRead(SW_STEP) == LOW){
delay(10);
}
}
void setup(){
Serial.begin( 19200 );
Wire.setSDA(12); //SDA
Wire.setSCL(13); //SCL
Wire.begin();
//ロータリーエンコーダとSTEP使用ピンの設定とプルアップ
pinMode(ENC_A, INPUT_PULLUP);
pinMode(ENC_B, INPUT_PULLUP);
pinMode(SW_STEP, INPUT);
//ロータリーエンコーダ割込み設定
attachInterrupt(ENC_A, rotary, CHANGE);
attachInterrupt(ENC_B, rotary, CHANGE);
lcd.begin( 16, 2 );
lcd.clear();
Si5351_init(); //Si5351Aの初期化
Step_Disp();
VFO_Set(FREQ + df);
Freq_Disp(FREQ);
}
//Main program
void loop(){
if(digitalRead(SW_STEP) == LOW)Set_Step();
if(FREQ != FREQ_OLD){ //周波数FREQが変わったら、Si5351Aの周波数を変更
VFO_Set(FREQ + df);
Freq_Disp(FREQ);
FREQ_OLD = FREQ; //変更された周波数を保存
}
delay(10);
}
