2022年12月3日土曜日

RemoteXY　温湿度・LED・スイッチ　表示／操作

パソコン画面より

【remote xy】を検索して

【Remote XY editor】を選択

スマホ図に【Controls】(Button）【Indication】（Instrument)(Led)

それぞれ適当な位置に貼付る。【Configuration】(Wi-Fi)(ESP32 based board)(WiFi on chip)選択して【Get source code】によりソースコードをArdino IDEにはる

同ブログ：【RemoteXY使い方】

RemoteXY使い方

スマホアプリ［RemoteXY］を使ってスマホとWiFiマイコンのWiFi通信による制御を行います。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　写真LEDテストについて、スマホボタンをタッチするとその情報がESP32に送られ、ESP32からスマホにLED点灯情報が送られLEDが点灯する。

※RemoteXY無料制限として配置する部品は５個以内とする。【https://cantcut.fc2.net/blog-entry-78.html】

2022年12月1日木曜日

Blynk2　温湿度・LED・スイッチ　表示／操作

ブレッドボード

ブレッドボードにESP32・LED・スイッチ・DHT11温湿度センサープルアップ抵抗付きモジュールを挿入配線する。

同ブログ：【Blynk2使い方】

接続回路

ブレッドボードに配線した回路図です。

LEDは秋月電子の抵抗内蔵LED,タクトスイッチはプログラムによるプルアップ抵抗接続にしてあります。pinMode(SWPin, INPUT_PULLUP);

USBからＥSP32電源供給。

Blynk2使い方

ブレッドボード
【ラベル(ESP32使い方)参照】

スマホアプリ【Blynk２】に移行されてから旧【Blynk】が使えなくなりました。

旧スマホアプリ【Blynk】をスマホ・タブレットに入れ安価なポイントを購入することにより、全てのウエッジ使用しデバイスも増やすことができ、ESP32を使いロボットカー、ロボットアーム、温度センサー、距離センサー等をWiFiからクラウド経由で制御・読取りを行えて便利なアプリでした。

【Blynk２】を使ってみましたが、無償（有償は月単位）だと制約があり最小限のウィジットと２つのデバイスしか使えません。ただし、旧【Blynk】は設定した端末しか使えませんでしたが【Blynk２】はログインすればアプリ入っているどの端末でも同じく使用できます。

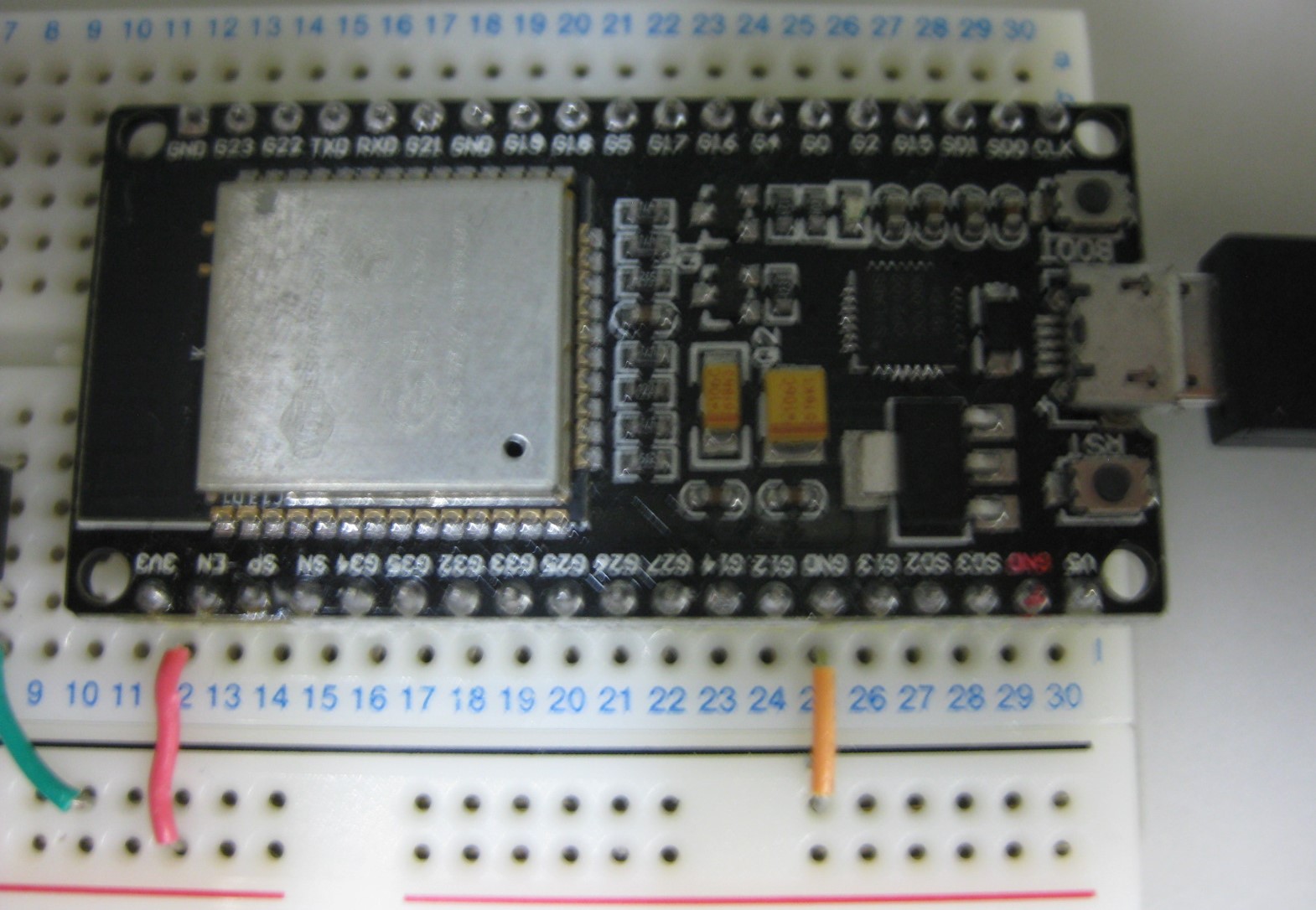

●ESP-32 NodeMCU開発ボード

（技適製品）

ESP32使い方

開発ボードnodemcu ESP32 wifi + bluetooth esp wroom 32 38ピン

ブレッドボード

技適マーク

2022年11月28日月曜日

FT8 運用 Windows11(FT-991.FTDX3000)

ディスプレイ２台

Windows1０パソコンの処理が遅くなり使いにくいので、Windows11デスクトップを購入しました。電源投入後立上りとシャットダウン処理・動作が非常に早いですが今後アップデートを繰り返すとどうなるか？？？

スペック【CPU】第12世代Intel Core i5-12400(コア:6/キャッシュ:18MB/最大:4.4GHz)【メモリー】8GB(8GBx1)DDR4 3200MHz【ストレージ】512GB NVMe M.2 PCIe SSD【GPU】Intel UHD Graphics 730

2022年11月1日火曜日

可変アッテネータ

PE4302・ArduinoNano・SSD1306

可変アッテネータ

PE4302数値制御アッテネータ(1ＭHz〜4ＧHz)をArduinoNanoで制御、表示はOLED128x32を使いエンコーダで減衰値を選択しています。海外ネットのプログラムを参考にしました。

【http://www.fishpool.org.uk/attenuatorG3PTD.ino】

7MHz QRP CW 送受信キット

7MHz QRP CW 送受信キットを組立・テスト

7MHz QRP CW 送受信回路キット

FMラジオモジュール

FMラジオモジュールをブレッドボードに配線しました。電池８Vを3端子レギュレータから5Vに落としVCCに供給（USBから直接5V供給予定）、USBスピーカー・アンテナを接続。FM放送を受信、ダイソーUSBスピーカーからそれなりの音が聞こえてきました使えそうです。

2022年10月1日土曜日

EFHWアンテナ7MHz　

マッチングトランス

EFHWアンテナ

ケース　タカチ　SW-65

エナメル線1.2mm

FT114-#43 コア

BNC中心・アース間

耐電圧３KVセラミックコンデンサ100P

BNCアース--4Tタップ(BNC中心)--23T(ANT)

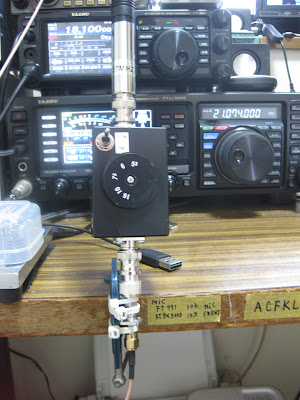

Gawant(品川アンテナ）もどき製作

Gawant(品川アンテナ）もどきの製作あたってJH4VAJ局のサイトを参考（コピー）にしました。

【https://www.jh4vaj.com/archives/2442】

【https://www.jh4vaj.com/archives/2814】

ロッドアンテナは27MHzCB無線アンテナ（23-130cm）

2022年9月6日火曜日

MLAマグネチックループアンテナチューナ製作

自作MLAチューナ

MLAチューナ　電源はArduino USBコネクタから供給

2022年9月4日日曜日

MLAマグネチックループアンテナ7MHz

室内MLA

室内MLAマグネチックループアンテナ

FT8のみ運用しています。他モードは確認していません。

MLA1 - 7MHz

MLA2 - 14/18/21/24/28MHZ

MLA3 - 50MHz

出力5～８Ｗ

24MHzを除く全バンドＤＸ交信しています。

（韓国・・・ニュージーランド等）

2022年9月3日土曜日

MLAマグネチックループアンテナ14.18.21.24.28.50MHz

MLA 14.18.21.24.28MHz

MLA 14.18.21.24.28MHz

セミフレキシブル同軸ケーブル使用、詳しくはMLAマグネチックループアンテナ7MHzを参照してください。

メインループ

直径約80cm

給電ループ

直径約20cm

2022年8月9日火曜日

DDS信号発生モジュールを使ってツートーンジェネレータ作れないか? 最初に思いついたのが、Si5351A 3CH出力プログラマブル周波数ジェネレータ（8KHzから150MHzまでの任意の周波数を生成）低い周波数（400Hzから2500Hz)が使えないでAD9833を２個使うことにした。（AD9833 DDS信号発生器モジュール波形発生器 0〜12.5MHz 正弦波/三角波/方形波信号生成）注意、方形波は確認していませんが電源電圧の方形波が出力されるみたいです。

2022年8月7日日曜日

おじさん工房 SDR-3トランシーバー

SDR-3トランシーバー

SDRトランシーバーキットを探していたら、おじさん工房 SDR-3トランシーバーの記事を見つけましたがキットはすでに販売終了でした。

2022年8月2日火曜日

FT８運用

JTDX - FT991 ・JTDX - FTDX3000

TS-830無線機とパソコンをつなぎFT8を始めたのですがアナログ無線機でFT8運用？？？それにパソコンから無線周波数をコントロールできないので、新たにFT-991無線機を購入しました。オートチューナFC-40にロングワイヤーアンテナ４6ｍを接続して、1.9,3.5,7,10,14,18,21,24,28,50MHzをパソコン操作で周波数切替ができるようになりました。144MHz　６段コーリニアアンテナ　FT8交信はありません。さらにFTDX3000無線機を購入、2台の無線機でFT８の運用ができるようになりました。

2022年7月24日日曜日

TS-830トランシーバー　DDS VFO

TS-830無線機 DDS VFO

TS-830は水晶発振１０MHz基準に各周波数をPLL制御で構成されています。ただし、VFOがアナログ発振（バリコン可変）なので周波数が時間とともにズレます。

以前作ったことがあるDDS VFOが使えないか調べたら詳しい内容の記事がありました【http://jf1vru.web.fc2.com/vfo/ddsvfo7.html】

使い慣れたArduino NanoとAD9850使いDDS出力をアンプしLPFを通しDDS＿VFO出力します（オシロスコープで出力を内部VFOと同じ出力にＶＲ調整）

パネルVFOスイッチによりMvfoSW信号がリレーをOFF/ON、リレーOFFで+９VがVFO切替信号に接続（内部VFO）、リレーONでDDS＿VFO出力が本体に接続（外部VFO）。

DDS VFOは長い時間ワッチしても周波数ズレが気にならないレベルになりました。

2022年7月17日日曜日

TS-830トランシーバー　Arduino CW decoder・ウオーターホール

Arduino CW decoder

TS-830外部スピーカーの入力を分岐してCWデコーダーに入力しています。OZ1JHM局CWデコーダ回路図・スケッチの一部を変更しています。

LCD2004A・Arduino

ケースに入れていませんがLCD2004A基板裏にArduino基板を６角カップリングナットで固定、LCD基板が垂直に置けて正面からLCD表示が見れます。電源はArduinoUSBコネクタからの供給です。

こちらにプログラムが載っています。

【http://oz1edr.dk/Arduino%20Uno/CW%20dekoder/Arduino%20CW%20Decoder%20program.pdf】

使った感想デコードがイマイチです、自分の耳を鍛えたほうが良いです。

2022年7月10日日曜日

TS-830トランシーバーによるFT8とDSCW運用

TS830・DDS VFO

アマチュア無線再開

40年前に製造されたTS-830を25年ぶりに電源を入れたら多くのトラブルが発生、音が出ない・パワーが出ない・・・・トラブル内容をネットで調べたらバンド切替ユニットに問題があり、こちらを参考に修理しました。http://www.momose.com/hirofumi/jj2pnx/ts830/index.html

●バンド切替ユニットを分解して接点端子とリベットの接触不良対策➨接点端子とリベットを直接ハンダ付け。

●バンド切替接点の接触不良対策➨接点の清掃と用途に応じた接点復活材による修復。

●スイッチ・リレー・コネクタ・ボリューム等を清掃と用途に応じた接点復活材による修復によりTS-830特有のノイズが少ないアナログの懐かし音が蘇りました。

FT8・DSCW制御

FT8運用を知り、HF固定機がTS-830しかなくTS-830の外部スピーカーとパソコンのマイクを接続するとFT8の受信ができたのでFT8の申請を行いました。

FT232RLのRTS信号によりTS-830のPTTを制御する基板を作成し、これによりFT８運用ができるようになりました。ただしTS-830によるFT８運用には限界があり、現在はFT-９９１・FTDX３０００　２台でFT８運用を行っています。

●同ブログ関連記事【FT８運用】【FT8 運用 Windows11(FT-991.FTDX3000)】

2022年6月26日日曜日

周波数カウンタ

自作OCXO周波数カウンタ

３０年前に作った秋月電子のICM7216BIPI使用８桁万能カ周波数カウンタキット10MHz

プリスケーラを使って２５０M・2.5GHzまで測定できる。

LCD・LED周波数カウンタ

LCD周波数カウンタ

1MHz-1200MHz

LED周波数カウンタ

0.1MHz-2.4GHz

2022年6月12日日曜日

RF信号発生器

DDS AD9850

RF信号発生器

0MHz〜40MHz　DDS AD9850 信号発生器　2個のロータリーエンコーダで桁と周波数を操作しています。見直しが必要なプログラムですが使えるので今だに修正していません。

2022年6月5日日曜日

測定器・・・・

オシロスコープ①

４０年前に買ったブラン管オシロスコープが壊れて処分に困っていた時、測定器を引取る業者をネットで見つけ送料は自己負担でしたが処分できて安心しました「終活」。2.4インチLCDディスプレイの１０ＭＨzまで測定できるオシロスコープを購入、大きさと軽さに驚きました。使えるが？？？

オシロスコープ②

４０年前に買ったブラン管オシロスコープ５０ＭHzで３０万円でした。2.4インチLCDディスプレイ100MHz　1万円弱。

オシロスコープ③

100MHz　２CH位相測定用に購入。

Nano VNA ネットワークアナライザ

昔、ネットワークアナライザといえば個人が購入できる測定器でありません。

今や１万円弱で購入できます、SWR測定に活躍、いろんな測定ができ重宝しています。

スペアナ

めったに使わないが欲しかったスプリアス測定器です。

ロジックアナライザ

PC接続 8ch 24MHz 超コンパクト USB ロジックアナライザ

ＬCRメータ

抵抗・コンデンサ値の測定に便利です。

コイル？？？

CRメータ
チップ抵抗・コンデンサー測定用、それ以外の抵抗・コンデンサー測定に便利です。

RF パワーメータ

測定パワー範囲：-60〜-5 dBm
測定パワー分解能：0.1 dBm
測定周波数範囲：1〜800 MHz

測定範囲以外はアッテネータ・プリアンプを加えて測定します。

OCXO 10MHz周波数標準基準モジュール

OCXO発振周波数10MHz

RF信号発生器

発振範囲35MHz〜4000MHz

周波数カウンタの測定範囲・アンプの周波数特性などの確認に使用しています。

OCXO周波数カウンタ①

10MHZ OCXOによる秋月電子キット

周波数カウンタ

周波数カウンタ②

測定範囲　0.1MHz-2.4GHz周波数は多少ズレがありますが使えます。

周波数カウンタ③

測定範囲　1 MHz ~ 1.2 GHz

周波数が低いと正確な値が出ない？？？

PWMパルス信号発生器

1Hz-150Khz パルス周波数

デューティサイクル調整

ディップメータ
影が薄くなりましたが、470uHインダクタを接続してAMラジオのテストオシュレータとして使用しました。

USBテスター

USB使用電流が測定できます。

水晶発振周波数カウンタ

水晶の発振周波数確認

オーディオ低周波発振器

AD620計装アンプモジュール

AD8307

RF電力計対数検出器

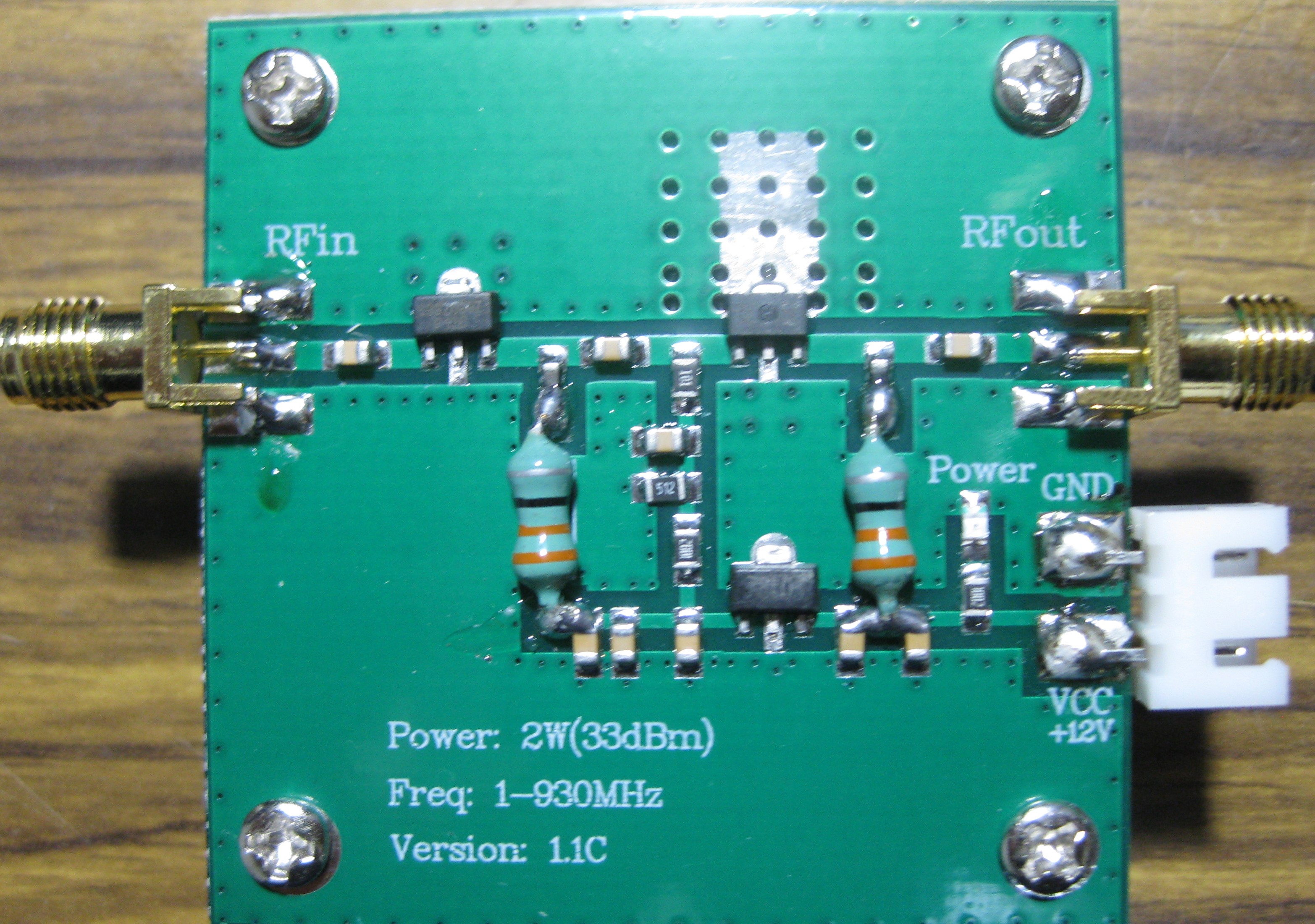

プリアンプ

リニアアンプ

アッテネーター①　減衰器

アッテネーター②　減衰器

トランシーバーのスプリアス測定に使用

ダミーロード
